废气处理设备

气旋喷淋柜

所属分类：废气处理设备

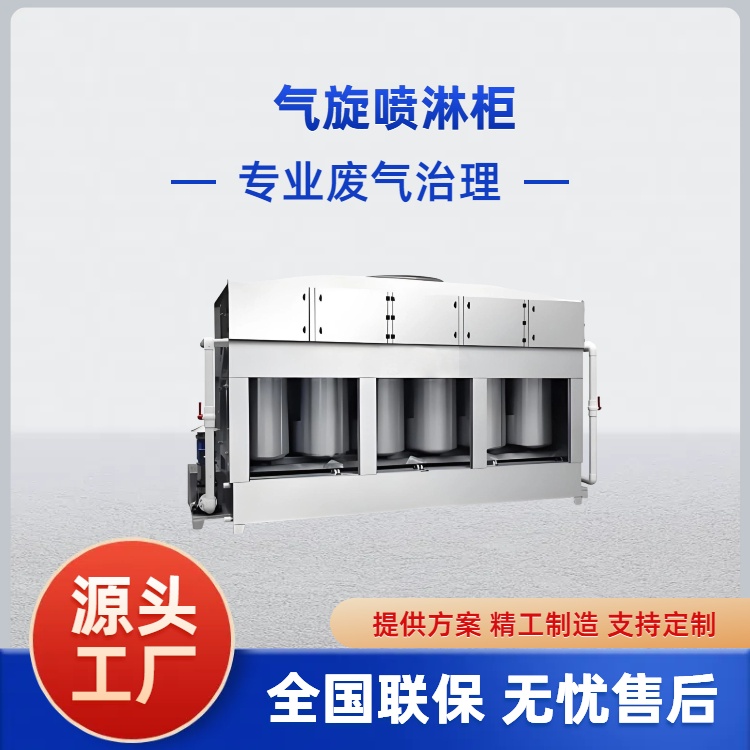

气旋喷淋柜作为喷淋塔的升级设备，凭借多级旋流与喷淋的巧妙结合，实现了高效除尘和废气净化的目标。其结构丰富且合理，主要由以下几个关键部分构成：

产品详情 / Product detail

一、气旋喷淋柜结构

气旋喷淋柜作为喷淋塔的升级设备，凭借多级旋流与喷淋的巧妙结合，实现了高效除尘和废气净化的目标。其结构丰富且合理，主要由以下几个关键部分构成：

1. 主旋流部分：是气旋喷淋柜实现高效净化的核心区域，通过独特的旋流设计，引导含尘气体形成特定流动轨迹，为后续净化环节奠定基础。

2. 填料除雾部分：填料采用高效、低阻的鲍尔环，不仅能有效增加气液接触面积，提升净化效率，还便于清理和重复使用，降低了设备维护成本。

3. 喷淋部分：通过精准的喷淋设计，将液体（如水或化学溶液）均匀喷洒，与含尘气体充分接触，实现对粉尘颗粒的有效捕获。

4. 空心环保球除雾层：内部填充空心环保球，进一步拦截气体中残留的水雾和微米级颗粒，确保净化后的气体干燥洁净。

5. 水循环部分：包含水泵、水池等组件，实现喷淋液的循环使用，减少水资源浪费，同时部分设备可结合化学药剂添加，增强对特定污染物的去除效果。

6. 出风口与进风口：分别作为净化后气体的排出通道和含尘气体的进入通道，合理布局确保气体流通顺畅。

根据废气种类的不同，气旋塔设备主体材质可灵活选用不锈钢、碳钢等，以适应各种复杂工况。

1. 人性化升级设计：旋流柜作为普通喷淋塔的升级版，在设计上更加注重人性化。填料的安装与清理更为便捷，且可重复使用，大大降低了设备的维护难度和成本。

2. 优质材料耐用：箱体采用 304 不锈钢或更高标准的材料制作，具有出色的耐腐蚀性和耐磨性，持久耐用，能在恶劣环境下长期稳定运行。

3. 创新净化方式：采用填料水雾旋转对废气进行净化，通过多级旋流与喷淋的协同作用，使气液接触更加充分，净化效果显著提升。

4. 除雾高效便捷：除雾效果更佳，工艺流程简单，在管理、操作及维修方面都极为方便简洁，降低了设备的运营成本和人力投入。

多桶式气旋喷淋柜巧妙安装了若干个“圆形旋流桶”和高效除雾板。除雾层内放置的空心填料球，以及上层的除雾板，共同构成了高效的除雾系统，可有效净化水雾，实现脱水雾的目的。

含尘气体从进风口进入柜体后，在塔内呈旋流状态上升，并在各板上与由塔顶进入的液体旋流充分接触。在这个过程中，通过离心力的强大作用，废气中的大颗粒污染物会沉入水池，随后由人工捞出清理机壳，使气体得到净化并达标排放。同时，多桶式旋流喷淋柜内的水可继续循环使用，提高了水资源的利用率。

多桶旋流柜常与喷漆有机废气处理中的干式过滤设备、UV 光解除臭设备、活性炭吸附塔等结合使用，形成一套完整的废气处理系统，为不同行业的废气治理提供了高效解决方案。

含尘气体从进风口进入柜体后，迅速在多个“圆形旋流桶”内形成旋流上升运动。此时，气体与塔顶喷淋而下的液体（如水或化学溶液）在旋流状态下实现充分接触。通过惯性碰撞、拦截和扩散等多种作用机制，粉尘颗粒被液滴牢牢捕获，从而实现了气体的初步净化。

在旋流桶内，气体的高速旋转产生了强大的离心力。这种离心力使得大颗粒污染物，如粉尘、油雾等，被迅速甩向塔壁，并最终沉降至底部水池。沉降物可通过人工或机械方式进行定期清理，确保设备能够持续稳定运行，避免因污染物堆积而影响净化效果。

经过旋流处理后的气体进入填料除雾层。该层内填充的空心环保球或高效除雾板，进一步发挥了拦截作用，有效拦截了气体中残留的水雾和微米级颗粒。除雾板通过巧妙改变气流方向，促使气液分离，实现了脱水雾和净化气体的双重目的，确保排放的气体干燥、洁净。

喷淋液通过水泵实现循环使用，沉降水池中的水经过精细过滤后重新进行喷淋，大大减少了水资源的消耗。部分设备还可结合化学药剂添加，针对特定污染物（如有机废气）进行强化去除，提高了设备的适用性和净化效果。

气旋喷淋柜以其独特的结构、显著的特点、高效的工作原理和核心净化机制，成为工业废气处理领域的理想选择，为改善环境质量、推动绿色发展做出了重要贡献。
