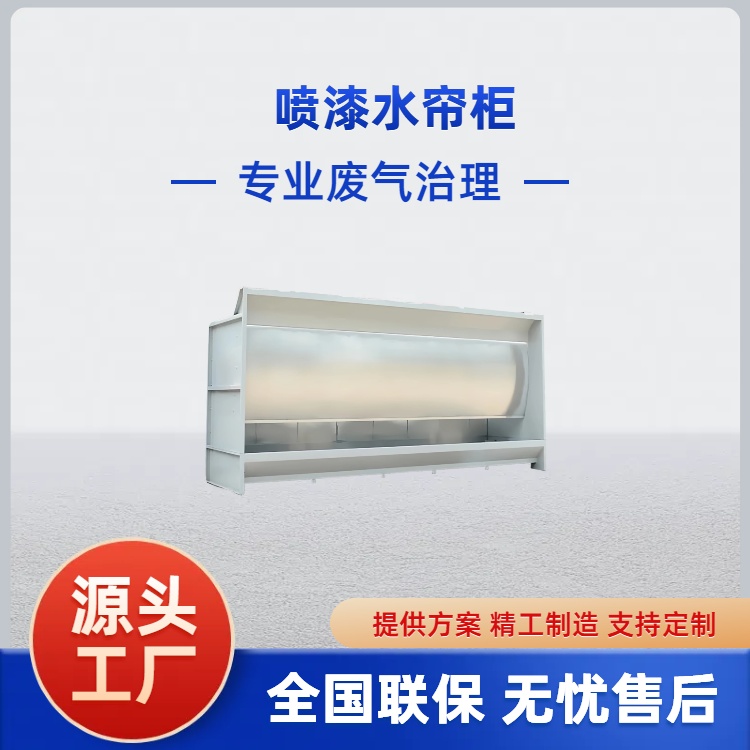

喷漆水帘柜

所属分类：废气处理设备

喷漆水帘柜（又称水帘喷漆柜、水幕喷漆柜）是一种专为喷漆车间设计的废气处理设备，通过水循环系统形成多层水幕，拦截并净化喷漆过程中产生的漆雾颗粒和有害气体。其核心用途包括

返回列表 在线咨询

一、核心定义与用途

喷漆水帘柜（又称水帘喷漆柜、水幕喷漆柜）是一种专为喷漆车间设计的废气处理设备，通过水循环系统形成多层水幕，拦截并净化喷漆过程中产生的漆雾颗粒和有害气体。其核心用途包括：

· 净化工作环境：将漆雾和废气过滤后排出车间，保护操作人员健康。

· 提升产品质量：减少漆雾附着，使工件表面更光洁。

· 环保合规：降低挥发性有机物（VOCs）排放，满足环保法规要求。

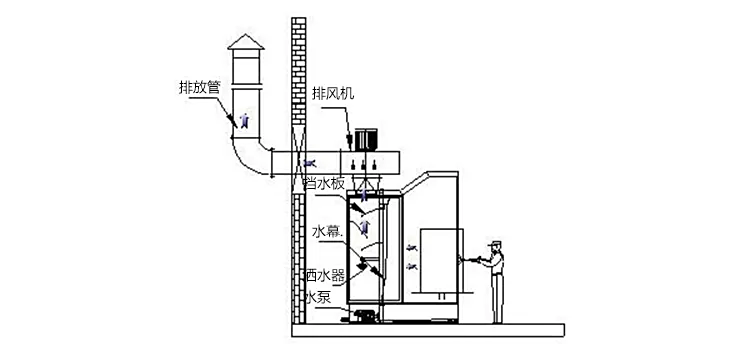

二、结构组成与工作原理

1. 结构组成

· 水循环系统：包括水泵、水箱、水槽及溢流槽，负责将水抽送至水帘板形成稳定水幕。

· 排风系统：由风机、风管和排风管道组成，通过负压将含漆雾的空气吸入柜体。

· 过滤装置：

· 水帘板：不锈钢材质，表面形成均匀水膜，直接吸附漆雾。

· 涡旋板/喷淋装置：通过高速气流卷起水花，雾化洗涤空气，进一步捕捉微小颗粒。

· 挡水板：阻挡水雾，防止其随气流排出。

· 气水分离室：分离空气中的水分，确保排出气体干燥。

· 辅助部件：防爆照明装置、可调节脚杯、漆渣过滤结构等。

2. 工作原理

1. 漆雾捕捉：喷枪喷出的漆雾在风机引力作用下，向水帘板方向流动。

· 直接吸附：部分漆雾接触水帘板表面的水膜，被水溶解或包裹。

· 水帘冲刷：剩余漆雾随气流经过水帘板淌下的水帘，被水流冲刷至水箱。

2. 深度净化：未被水帘捕捉的残余漆雾进入喷淋区，通过高压水雾洗涤和涡旋板雾化作用，进一步冷却凝华成尘粒，反洗至残渣收集箱。

3. 气水分离：净化后的空气经挡水板去除水雾，通过风机排出室外。

4. 循环利用：水箱中的水经沉淀、过滤后循环使用，定期更换以维持净化效率。

三、核心优势与性能特点

1. 高效净化：

· 漆雾去除率达 99% 以上，显著降低车间内漆雾浓度。

· 通过多层过滤（水帘、喷淋、气水分离），确保排放气体符合环保标准。

2. 稳定耐用：

· 主体材质采用不锈钢、镀锌板或冷轧板，耐腐蚀、寿命长。

· 水泵和风机配套设计，确保水流稳定、排风高效。

3. 操作便捷：

· 模块化设计，便于安装、维护和清理。

· 自动化控制，减少人工干预，降低运营成本。

4. 安全环保：

· 防爆照明装置和电气设计，保障操作安全。

· 水循环系统减少水资源消耗，符合节能减排要求。

四、应用场景与行业适配

喷漆水帘柜广泛应用于以下领域：

· 汽车制造与维修：车身喷漆、零部件涂装。

· 家具与木制品：木质家具、门窗的表面喷涂。

· 机械加工：金属构件的防腐喷漆。

· 电子电器：外壳涂装及3C产品表面处理。

· 航空航天：高精度零部件的环保涂装。

五、选型与维护指南

1. 选型要点

· 处理风量：根据车间面积和喷漆量选择合适风量（如单工位 10000m³/h）。

· 柜体尺寸：单工位宽度 1.2-1.5米，双工位 2.4米，高度 2.0-2.1米。

· 材质选择：不锈钢适用于高腐蚀环境，镀锌板或冷轧板适用于一般工况。

· 附加功能：根据需求选择是否配备防爆装置、自动清洗或漆渣分离系统。

2. 维护建议

· 定期清理：每周清理水箱漆渣，防止堵塞水泵和管道。

· 水质管理：添加絮凝剂促进漆水分离，定期更换循环水（建议每1-2周）。

· 风机保养：每月检查风机叶片，清除油漆残留，避免转动不均。

· 安全检查：确保风机正转（调换电机火线可反转修正），防止水泵干抽。
