喷淋塔废气处理设备

所属分类：废气处理设备

洗涤塔（喷淋塔）是一种基于物理吸附与化学吸收协同作用的废气预处理设备，通过塔板上的液相与气相接触，实现污染物的分离与净化

返回列表 在线咨询

一、技术概述

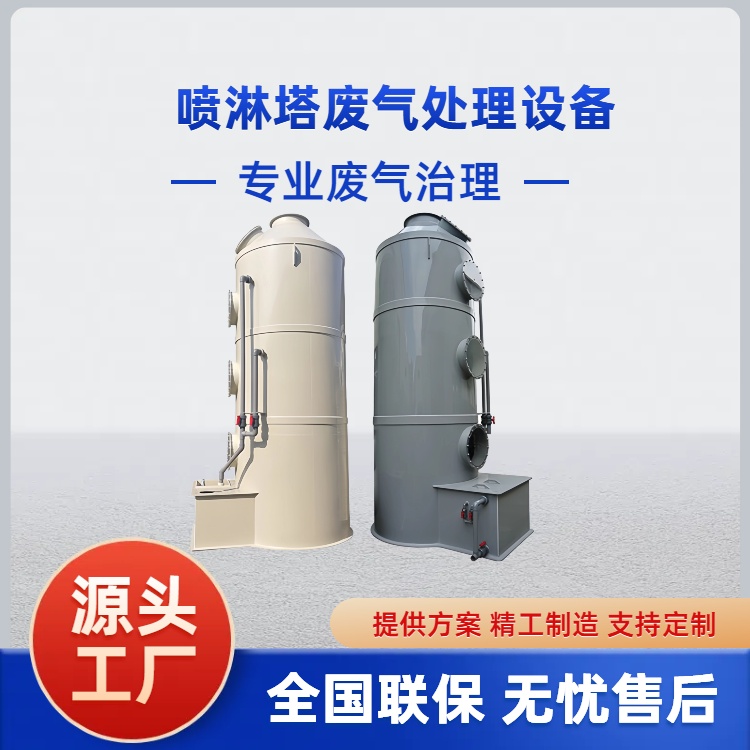

洗涤塔（喷淋塔）是一种基于物理吸附与化学吸收协同作用的废气预处理设备，通过塔板上的液相与气相接触，实现污染物的分离与净化。其核心优势在于结构简单、成本低廉、占地小，尤其适用于中低风量、含少量粉尘或易液化污染物的废气治理场景，是工业废气处理流程中的基础设备之一。

二、结构组成与工作原理

1. 结构组成

· 塔体：直立式圆柱形结构，采用玻璃钢（FRP）、不锈钢或PP材质，耐腐蚀性强，适应酸碱废气处理需求。

· 塔板：多层筛板或填料层（如拉西环、鲍尔环），提供气液接触界面，通常不超过十级，以降低阻力。

· 再沸器与冷凝器（可选）：在蒸馏或回收场景中，用于提供或移除热量，调节塔内温度。

· 喷淋系统：顶部或中部布置喷嘴，均匀喷洒洗涤液（如酸、碱、氧化剂溶液）。

· 循环系统：包括循环泵、水箱及过滤装置，实现洗涤液的循环利用与杂质分离。

2. 工作原理

洗涤塔通过物理洗涤+化学吸收双重机制实现废气净化：

1. 物理吸附与液化：

· 混合废气从塔体中部进入，与塔板上的洗涤液接触。

· 易液化的污染物（如H₂S、SO₂）被吸收进入液相，粉尘等固体杂质被液体捕集。

2. 化学中和与氧化：

· 针对臭气分子（如NH₃、Cl₂），采用强酸（硫酸）、强碱（NaOH）或强氧化剂（次氯酸钠）作为洗涤液，通过中和、氧化反应将气态污染物转化为液态或固态产物。

· 反应示例：

· 中和反应：NH₃ + HCl → NH₄Cl

· 氧化反应：H₂S + 4NaClO → H₂SO₄ + 4NaCl

3. 气液分离：

· 净化后的气体从塔顶排出，洗涤液循环使用或定期更换，固体杂质沉淀后外排处理。

三、技术优势与局限性

1. 核心优势

· 成本低廉：设备投资与运行费用显著低于燃烧法（RTO/RCO）或吸附法（活性炭），适合预算有限的项目。

· 结构紧凑：直立式设计，占地面积小（通常为同风量RTO的1/3），适应厂房空间受限场景。

· 操作简单：自动化程度低，维护便捷，仅需定期补充洗涤液与清理塔板。

· 适应性强：可处理H₂S、SO₂、Cl₂等多种酸性/碱性气体，以及垃圾场、污水厂的恶臭气体。

2. 局限性

· 处理效率有限：对低浓度污染物（如VOCs）去除率较低（通常50%-80%），需与其他技术（如活性炭吸附、RCO）串联使用。

· 适用场景单一：仅适用于组分不反应、易液化的废气，无法处理复杂混合VOCs或高浓度污染物。

· 耗材成本：需持续消耗酸、碱或氧化剂，长期运行费用可能上升。

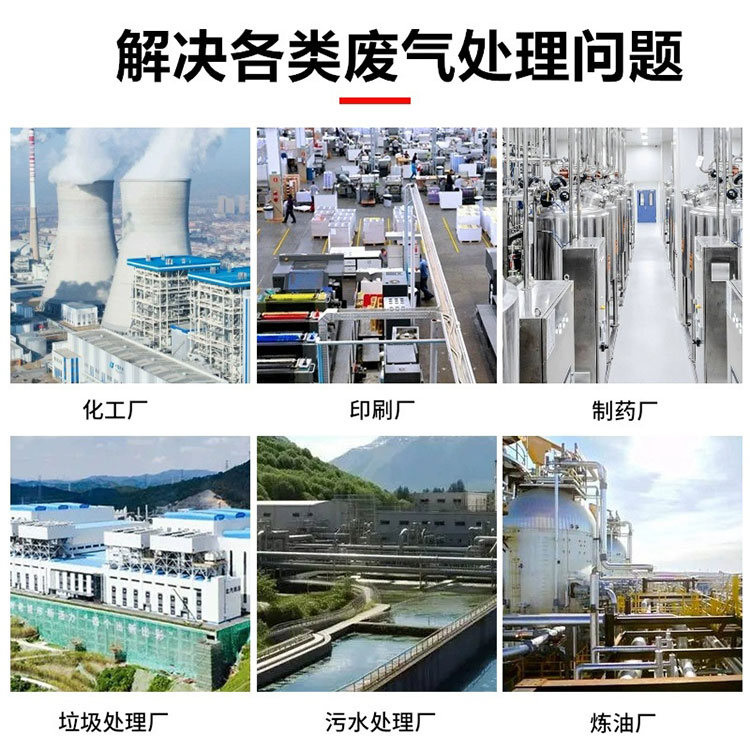

四、适用行业与典型场景

1. 核心应用行业

· 环保领域：垃圾中转站、污水处理厂、垃圾填埋场的恶臭治理；

· 化工与能源：石油化工、煤化工、燃气脱硫；

· 制造业：半导体、电子元件生产中的酸性废气处理；

· 市政工程：焚烧炉、锅炉尾气的初步净化。

2. 典型治理场景

· 酸性废气处理：如电镀厂排放的H₂SO₄雾、化工厂的SO₂废气，通过碱液喷淋实现中和；

· 碱性废气治理：如制药厂排放的NH₃废气，采用硫酸溶液吸收；

· 恶臭控制：垃圾渗滤液池释放的H₂S、挥发性有机物（VOCs），通过次氯酸钠氧化去除；

· 预处理工序：作为RTO/RCO或活性炭吸附系统的前端设备，去除粉尘与易液化组分，延长后端设备寿命。

五、选型与设计要点

1. 废气成分分析：

· 明确污染物类型（酸性/碱性/恶臭）、浓度（建议≤5000mg/m³）及风量（中低风量，通常<50,000m³/h）。

2. 洗涤液选择：

· 酸性气体（如HCl、SO₂）选用NaOH溶液；

· 碱性气体（如NH₃）选用稀硫酸；

· 恶臭气体（如H₂S）选用NaClO溶液。

3. 塔体参数设计：

· 塔径与高度：根据风量与停留时间（通常1-3秒）计算，确保气液充分接触；

· 塔板间距：避免液泛，同时保证洗涤效率。

4. 安全与合规：

· 配置防腐风机与管道，防止酸碱腐蚀；

· 洗涤液排放需符合《污水综合排放标准》（GB8978-1996）。
