活性炭吸脱附+冷凝回收

所属分类：废气处理设备

活性炭吸附回收装置是一种基于物理吸附原理的工业有机废气（VOCs）治理与资源回收一体化技术。

返回列表 在线咨询

一、技术概述

活性炭吸附回收装置是一种基于物理吸附原理的工业有机废气（VOCs）治理与资源回收一体化技术。通过高性能活性炭的吸附作用，高效捕获废气中的苯类、酯类、酮类等有机溶剂，再通过水蒸气脱附、冷凝分离及精制工艺，实现有机物的回收再利用，兼具环保治理与资源循环的双重价值。该技术尤其适用于组分单一、沸点较低、回收价值高的有机废气处理场景，是当前工业领域实现"减污降碳、协同增效"的典型技术之一。

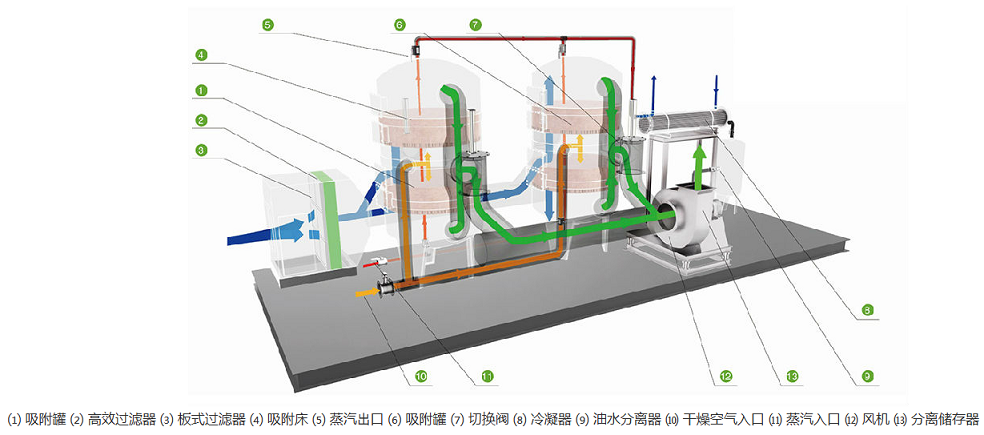

二、工艺流程

1. 预处理吸附阶段

· 废气输入：含VOCs的工业废气经风机加压后，进入活性炭吸附器。

· 吸附净化：废气中的有机组分在穿透活性炭层时被多孔结构吸附，净化后的气体通过顶部排放，达到排放标准。

· 关键设计：采用均风系统，确保气流均匀分布，最大化活性炭吸附效率。

2. 脱附再生阶段

· 脱附工艺：当活性炭吸附饱和后，通入水蒸气（约100-120℃）从顶部进入吸附器，加热活性炭床层，使吸附的有机物脱附。

· 吹扫降温：脱附后的活性炭层湿度和温度较高，需通入空气吹扫，降低活性炭温度和湿度，恢复其吸附能力。

· 安全控制：炭槽配备自动泄压装置、温度报警及联锁保护系统，当温度或压力超限时，自动触发报警并启动消防措施。

3. 冷凝回收阶段

· 混合蒸汽处理：脱附产生的有机物与水蒸气混合蒸汽进入冷凝器，通过多级冷凝降温，转化为液态混合液。

· 有机物分离：混合液经重力分层、蒸馏或精馏工艺，分离出高纯度有机物，回用于生产工序，实现资源循环利用。

三、技术特点与优势

1. 高效治理与资源回收

· 高吸附效率：活性炭吸附效率可达95%以上，确保废气达标排放；

· 有机物回收率：通过冷凝精制工艺，有机物回收率可达90%以上，显著降低原材料成本；

· 闭环循环：回收的有机物直接回用于生产，减少废物排放，符合循环经济理念。

2. 节能与安全设计

· 材料耐用：设备主体采用304不锈钢材质，耐腐蚀、寿命长；

· 保温节能：炭槽采用保温设计，减少脱附过程热量损失，降低能耗；

· 智能监控：集成VOCs在线监测系统，实时监控尾气浓度，自动控制脱附进程，确保系统稳定运行。

3. 紧凑设计与适应性

· 占地面积小：模块化设计，结构紧凑，适合厂房空间有限的场景；

· 适用组分：专用于处理单一组分、低沸点（如丙酮、乙酸乙酯）、低黏性、高回收价值的有机废气，且废气露点温度较高，利于冷凝回收。

四、适用行业与处理对象

1. 适用行业

· 高回收价值领域：锂电、医药、农药、电子材料、包装印刷等需回收有机溶剂的行业；

· 传统制造业：食品加工、纺织、皮革、合成树脂、机械加工、胶粘涂覆等。

2. 处理对象

· 主要污染物：苯类（如甲苯、二甲苯）、酯类（如乙酸乙酯、乙酸丁酯）、酮类（如丙酮、丁酮）等；

· 废气特性：低浓度（通常<5000mg/m³）、单一组分、沸点低于150℃、黏性低、露点温度高于常温的有机废气。

五、典型应用场景

1. 医药行业：处理抗生素生产中的溶剂废气（如丙酮、乙醇），回收的溶剂直接用于原料药合成；

2. 包装印刷：处理油墨挥发的乙酸乙酯废气，回收溶剂回用于油墨调配；

3. 锂电行业：处理电解液配制中的碳酸二甲酯（DMC）废气，回收溶剂用于电池生产。
