不锈钢活性炭吸脱附废气处理设备

所属分类：废气处理设备

活性炭吸附箱是一种基于物理吸附原理的工业废气治理设备，通过活性炭的多孔结构高效捕获废气中的有机污染物（如苯类、酯类、酮类等），实现废气净化与资源回收。

返回列表 在线咨询

一、技术概述

活性炭吸附箱是一种基于物理吸附原理的工业废气治理设备，通过活性炭的多孔结构高效捕获废气中的有机污染物（如苯类、酯类、酮类等），实现废气净化与资源回收。其核心优势在于吸附效率高（≥90%）、适应性强、运行成本低，尤其适用于低浓度（通常<5000mg/m³）、大风量的VOCs治理场景，是当前工业领域应用最广泛的末端治理技术之一。

二、工作原理与结构组成

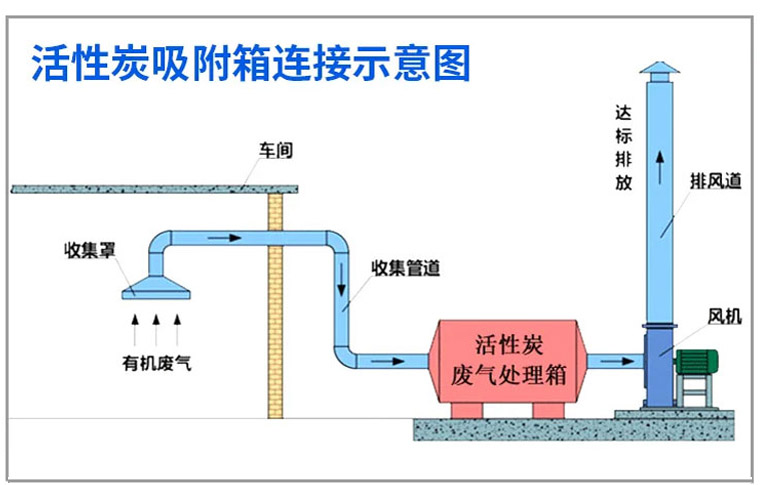

1. 结构组成

· 箱体：采用不锈钢或碳钢材质，表面涂装耐腐蚀涂层，密封性能优异，防止废气泄漏。

· 活性炭吸附层：填充颗粒状或蜂窝状活性炭，表面积大（500-1000㎡/g），孔隙结构发达，吸附能力强。

· 进出风口：设计均流装置，确保废气均匀通过吸附层，提升吸附效率。

· 风机系统：提供动力，驱动废气通过吸附箱，并维持稳定气流。

· 控制系统：可选配自动化控制模块，实现风量调节、温度监测及故障报警功能。

2. 工作原理

1. 吸附阶段：

· 废气在风机作用下进入吸附箱，穿过活性炭层时，污染物分子因分子引力或化学键力被吸附在活性炭表面。

· 活性炭的多孔结构提供巨大比表面积，高效捕获VOCs，净化后的气体达标排放。

2. 解吸与再生（可选）：

· 当活性炭接近饱和时，可通过热蒸汽或惰性气体吹扫，将吸附的VOCs脱附并回收（如溶剂回收场景）。

· 脱附后的活性炭可重复使用，降低耗材成本。

三、技术优势

1. 高效吸附与净化

· 活性炭吸附效率≥90%，可同时处理多种混合VOCs，净化后的气体满足排放标准（如GB16297-1996）。

2. 适应性强与成本低

· 适用于低浓度、大风量废气，覆盖石油、化工、印刷、电子等数十个行业。

· 设备结构简单，占地面积小，维护管理便捷，运行费用较燃烧法低30%-50%。

3. 安全可靠与环保

· 全密封设计，室内外均可安装，无二次污染（如不产生NOx）。

· 活性炭为惰性材料，吸附过程安全，适用于防爆要求高的场景。

4. 自动化与灵活性

· 支持PLC自动控制，可与在线监测系统联动，实现无人值守运行。

· 模块化设计，可根据风量需求灵活扩展或调整。

四、适用行业与场景

1. 核心应用行业

· 制造业：汽车涂装、家具制造、机械加工、电子半导体；

· 轻工领域：印刷、涂布、橡胶、塑料、皮革；

· 化工与材料：石油化工、精细化工、合成树脂、农药生产；

· 其他：食品加工、医药制造、纺织印染、包装材料。

2. 典型治理场景

· 低浓度VOCs处理：如印刷车间乙酸乙酯废气（浓度500-2000mg/m³），吸附后排放浓度≤50mg/m³；

· 混合废气治理：同时处理苯、甲苯、二甲苯等多种VOCs，去除率稳定在90%以上；

· 溶剂回收：在制药或化工生产中，回收丙酮、乙醇等溶剂，降低原材料成本；

· 除臭应用：作为饮用水厂、污水处理厂或冰箱的除臭剂，吸附异味物质。

五、选型与设计要点

1. 活性炭选型：

· 根据废气成分选择吸附性能匹配的活性炭（如颗粒状适用于大风量，蜂窝状适用于高浓度）。

· 考虑活性炭的碘值（≥800mg/g）、比表面积及机械强度。

2. 系统设计：

· 风量计算：根据废气产生量及浓度确定吸附箱处理风量（通常为实际风量的1.1-1.5倍）。

· 停留时间：确保废气在吸附层中的停留时间≥0.5秒，以提升吸附效率。

3. 安全与合规：

· 配置防爆风机及泄爆装置，符合AQ 4273-2016等安全标准。

· 定期检测活性炭吸附效率，及时更换饱和炭层。
